Quy trình chế tạo con lăn tại xưởng Việt Thống

Con lăn băng tải đóng vai trò quan trọng trong hệ thống băng tải, giúp vận chuyển hàng hóa trơn tru và hiệu quả trong nhiều ngành công nghiệp. Với hơn 10 năm kinh nghiệm trong lĩnh vực sản xuất băng tải và con lăn, Việt Thống tự hào mang đến những sản phẩm đạt tiêu chuẩn cao, đáp ứng nhu cầu khắt khe của khách hàng.

Dưới đây là quy trình sản xuất con lăn của chúng tôi, được kiểm soát chặt chẽ từ khâu nguyên liệu đến thành phẩm. Nếu bạn muốn tự làm con lăn băng tải có thể tham khao các bước dưới đây:

Thiết kế và Lựa chọn vật liệu

Trước khi bắt tay vào sản xuất, chúng tôi tiến hành:

• Khảo sát nhu cầu thực tế: Đánh giá môi trường làm việc, tải trọng và điều kiện vận hành để chọn loại con lăn phù hợp.
• Lựa chọn vật liệu: Tùy theo yêu cầu sử dụng, con lăn có thể được làm từ thép, inox, nhựa hoặc bọc cao su để tăng độ bền và chống mài mòn.
• Thiết kế bản vẽ kỹ thuật: Sử dụng phần mềm CAD hiện đại để đảm bảo độ chính xác cao nhất.

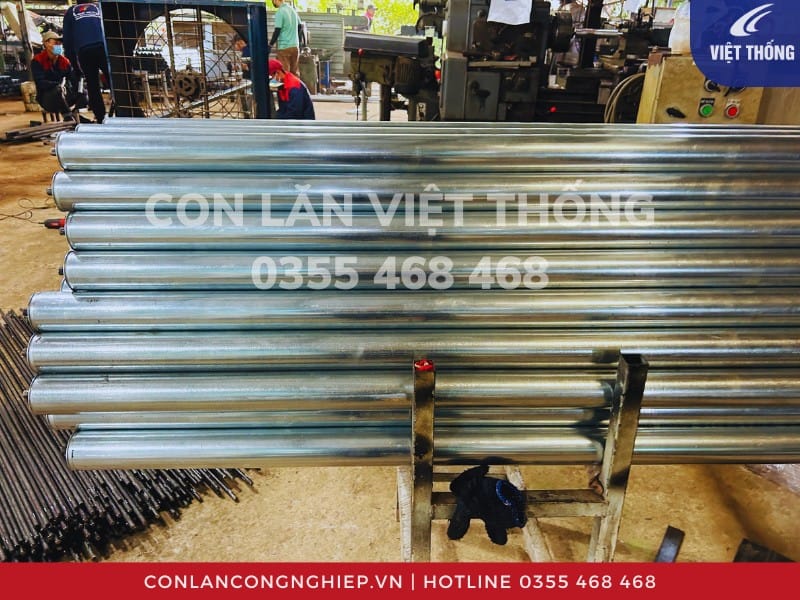

Con lăn Việt Thống được thiết kế và lựa chọn vật liệu kỹ càng để đảm bảo phù hợp với yêu cầu của khách hàng

Gia công trục con lăn

Sau khi có bản vẽ chi tiết, bộ phận sản xuất bắt đầu gia công trục con lăn theo các bước:

• Cắt phôi thép/Inox: Dùng máy cắt CNC đảm bảo kích thước chính xác.
• Tiện trục: Sử dụng máy tiện CNC giúp bề mặt trục nhẵn mịn và đạt độ đồng tâm cao.
• Gia công ren/phay đầu trục: Nếu con lăn cần lắp bạc đạn hoặc bulong liên kết, quá trình này sẽ được thực hiện để đảm bảo độ khớp chính xác.
• Kiểm tra chất lượng: Đo kiểm đường kính và độ sai lệch bằng thiết bị đo chuyên dụng.

Gia công vỏ con lăn

Vỏ con lăn có ảnh hưởng lớn đến độ bền và khả năng vận hành êm ái của hệ thống băng tải. Tại Việt Thống, quy trình gia công vỏ con lăn bao gồm:

• Cắt ống thép/Inox theo đúng kích thước yêu cầu.
• Tiện hoặc mài vỏ con lăn để loại bỏ bavia và đảm bảo độ trơn nhẵn.
• Kiểm tra độ đồng tâm để tránh hiện tượng rung lắc khi hoạt động.

Hình ảnh các ống lăn đã cắt theo đúng kích thước bản vẽ

Hàn lắp và Lắp ráp hoàn chỉnh

Sau khi các bộ phận được gia công đạt chuẩn, con lăn sẽ được lắp ráp theo quy trình:

• Hàn trục vào vỏ con lăn: Sử dụng công nghệ hàn MIG hoặc hàn hồ quang chìm để đảm bảo mối hàn chắc chắn, không bị nứt vỡ khi vận hành.
• Lắp vòng bi: Việt Thống sử dụng vòng bi chính hãng để đảm bảo tuổi thọ cao và giảm ma sát tối đa.
• Kiểm tra độ chính xác: Cân chỉnh độ đồng tâm và kiểm tra độ mượt của con lăn trước khi đưa vào hoàn thiện.

Thợ Việt Thống đang đóng vòng bi vào vỏ con lăn bằng máy ép cốc bi chuyên dụng

Xử lý bề mặt và Hoàn thiện sản phẩm

• Sơn tĩnh điện / Mạ kẽm: Bảo vệ con lăn khỏi rỉ sét, tăng độ bền trong môi trường làm việc khắc nghiệt.
• Bọc cao su/PU/PVC (nếu cần): Đối với con lăn yêu cầu tăng độ ma sát hoặc giảm tiếng ồn, chúng tôi sẽ tiến hành bọc cao su và mài nhẵn bề mặt.

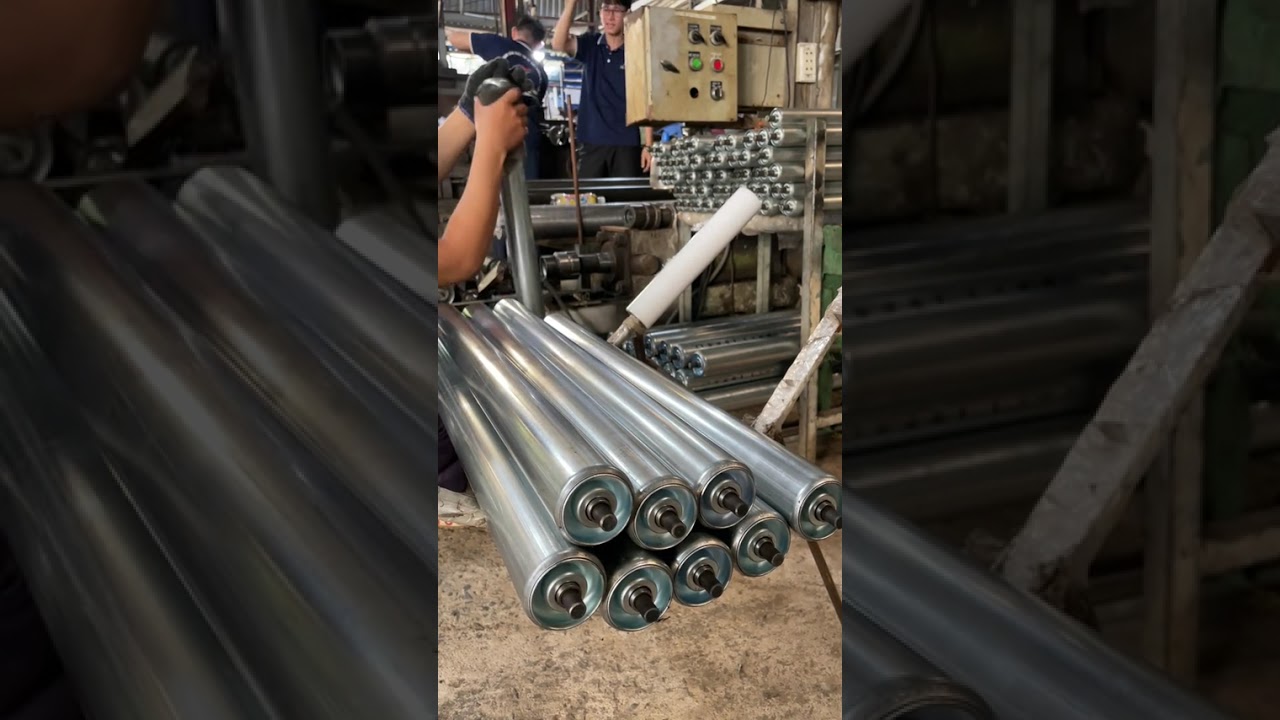

Con lăn thép hoàn thiện chuẩn bị đóng gói giao cho khách hàng

Kiểm tra chất lượng nghiêm ngặt

Để đảm bảo con lăn đạt tiêu chuẩn ISO 9001, mỗi sản phẩm trước khi xuất xưởng đều trải qua các bước kiểm tra sau:

• Kiểm tra kích thước bằng thước đo điện tử.
• Kiểm tra độ đồng tâm bằng thiết bị đo chuyên dụng.
• Chạy thử tải để đánh giá khả năng vận hành thực tế.

Đóng gói và Giao hàng

Sau khi kiểm định đạt chuẩn, con lăn sẽ được:

• Bôi dầu chống gỉ, bọc màng co bảo vệ.
• Đóng gói chắc chắn để tránh va đập trong quá trình vận chuyển.
• Giao hàng tận nơi đúng tiến độ cam kết.

Con lăn sau khi sản xuất sẽ được quấn màng PE và đóng gói cẩn thận để hạn chế trầy xước, hư hỏng trong quá trình vận chuyển

Cách Chọn Con Lăn Băng Tải Phù Hợp và Tiết Kiệm Chi Phí

Việc lựa chọn đúng loại con lăn không chỉ giúp hệ thống băng tải vận hành trơn tru, bền bỉ mà còn giúp doanh nghiệp tối ưu ngân sách, tránh trường hợp “dùng dao mổ trâu để giết gà” (lãng phí) hoặc thiết bị quá tải gây hỏng hóc nhanh chóng.

Dưới đây là 4 tiêu chí vàng mà đội ngũ kỹ sư tại Việt Thống khuyên bạn cần xác định rõ trước khi đặt hàng:

Xác Định Môi Trường Làm Việc (Chọn Vật Liệu)

Môi trường hoạt động quyết định trực tiếp đến tuổi thọ của con lăn:

• Môi trường thường (kho bãi khô ráo): Nên chọn con lăn thép mạ kẽm. Đây là lựa chọn kinh tế nhất, đảm bảo độ cứng vững và chịu tải tốt.
• Môi trường ẩm ướt, hóa chất, thực phẩm: Bắt buộc dùng con lăn Inox 304 để chống gỉ sét, đảm bảo vệ sinh hoặc Con lăn nhựa (PVC/POM) để kháng ăn mòn.
• Môi trường cần giảm chấn/tăng ma sát: Chọn con lăn bọc cao su hoặc PU để bảo vệ bề mặt sản phẩm và tăng độ bám.

Tính Toán Tải Trọng Hàng Hóa

Để con lăn không bị cong vênh hay kẹt vòng bi, bạn cần tính toán tải trọng trên từng con lăn.

• Nguyên tắc 3 con lăn đỡ: Để hàng hóa di chuyển ổn định, tại mọi thời điểm phải có ít nhất 3 con lăn cùng đỡ đáy sản phẩm.
• Công thức: Tải trọng 1 con lăn = Tổng khối lượng hàng / 3.

Ví dụ: Thùng hàng nặng 30kg / 3, mỗi con lăn phải chịu được tối thiểu 10kg. Từ đó chọn độ dày ống và loại vòng bi phù hợp.

Kích Thước Con Lăn (Đường Kính & Chiều Dài)

• Chiều dài (L): Chiều dài con lăn thường phải lớn hơn chiều rộng của hàng hóa từ 50mm – 100mm để tránh hàng bị rơi ra ngoài khi di chuyển.
• Đường kính (Ø):
  • Hàng nhẹ (<30kg): Dùng Ø34, Ø42, Ø49 mm.
  • Hàng trung bình & nặng: Dùng Ø60, Ø76, Ø89, Ø114 mm.
• Độ dày ống: Ống càng dày thì khả năng chịu lực càng cao (phổ biến từ 1.5mm – 3.0mm).

Quy Cách Lắp Đặt (Kiểu Đầu Trục)

Tùy vào thiết kế khung băng tải hiện có, bạn cần chọn kiểu gia công đầu trục phù hợp để lắp đặt dễ dàng:

• Trục lò xo: Dễ tháo lắp, thay thế, bảo dưỡng (Phổ biến nhất).
• Trục ren trong/ngoài: Cố định chắc chắn bằng ốc vít, dùng cho băng tải chạy tốc độ cao.
• Trục phay dẹt/Phay rãnh: Dùng cho các loại con lăn truyền động bằng xích hoặc đai.

Tại Sao Nên Chọn Con Lăn Băng Tải của Việt Thống?

• Hơn 10 năm kinh nghiệm trong lĩnh vực sản xuất băng tải và con lăn.
• Công nghệ sản xuất hiện đại, đảm bảo độ chính xác cao và tuổi thọ dài lâu.
• Chất lượng đạt chuẩn ISO, đáp ứng mọi nhu cầu công nghiệp từ nhẹ đến nặng.
• Giá thành cạnh tranh với chính sách bảo hành lâu dài.
• Giao hàng nhanh chóng, hỗ trợ kỹ thuật tận nơi.
