Phay Là Gì? Ứng Dụng Của Kỹ Thuật Phay Trong Chế Tạo Con Lăn

Trong ngành chế tạo cơ khí nói chung và sản xuất con lăn công nghiệp nói riêng, độ chính xác luôn là yếu tố then chốt quyết định chất lượng sản phẩm. Đặc biệt, những chi tiết như đầu trục, mặt bích, rãnh then trên con lăn – tuy nhỏ nhưng có vai trò vô cùng quan trọng – đòi hỏi phải được gia công với độ chuẩn xác cao.

Một trong những phương pháp gia công phổ biến và hiệu quả nhất cho những chi tiết này chính là phay.

Vậy phay là gì, có bao nhiêu loại máy phay và kỹ thuật phay được ứng dụng ra sao trong quy trình chế tạo con lăn tại Việt Thống? Bài viết dưới đây sẽ giúp bạn giải đáp cụ thể.

Phay Là Gì? Khái niệm, nguyên lý hoạt động và phân loại

Để hiểu rõ hơn về vai trò của phay trong chế tạo con lăn, trước hết, chúng ta cần nắm vững những kiến thức cơ bản về kỹ thuật này.

Khái niệm và nguyên lý của kỹ thuật phay

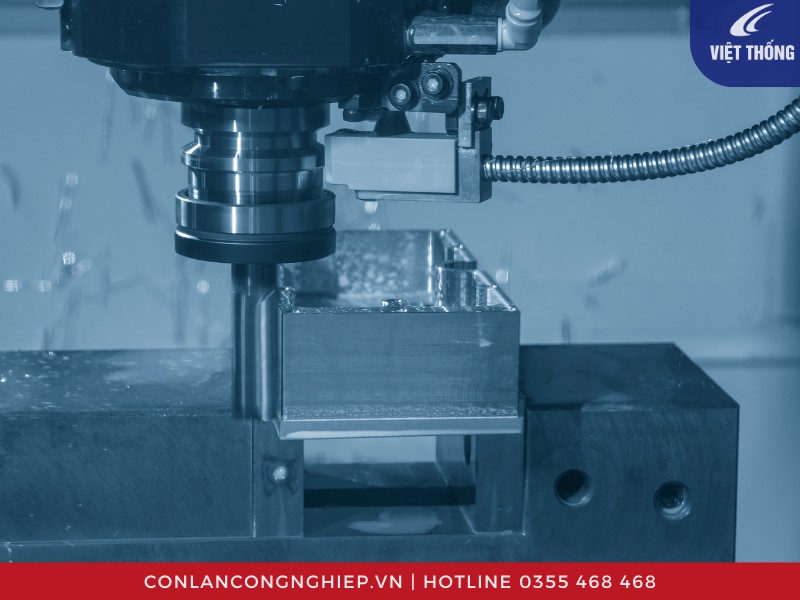

Phay là gì? Trong gia công cơ khí, phay là một phương pháp cắt gọt vật liệu bằng cách sử dụng dao phay có nhiều lưỡi cắt quay tròn quanh trục của nó. Quá trình này diễn ra khi phôi (vật liệu cần gia công) được di chuyển tịnh tiến theo các phương xác định (thường là ba chiều X, Y, Z) so với dao phay. Mục tiêu chính của gia công phay là tạo ra các bề mặt phẳng, rãnh, bậc, các biên dạng phức tạp hoặc các hình dạng đặc biệt trên phôi với độ chính xác cao.

Nguyên lý hoạt động của phay khá đơn giản nhưng đòi hỏi sự chính xác tuyệt đối:

• Chuyển động cắt chính: Là chuyển động quay của dao phay. Dao phay có nhiều lưỡi cắt, khi quay, mỗi lưỡi cắt sẽ lần lượt ăn vào vật liệu, tạo ra các phoi.
• Chuyển động chạy dao: Là chuyển động tịnh tiến của phôi (hoặc đôi khi là của dao) so với dao phay. Chuyển động này giúp lưỡi cắt liên tục tiếp xúc với bề mặt mới của phôi, đảm bảo quá trình cắt diễn ra liên tục. Chuyển động chạy dao có thể là chạy dao dọc, ngang hoặc đứng tùy thuộc vào loại máy phay và bề mặt cần gia công.

Quá trình này loại bỏ vật liệu từ phôi dưới dạng phoi, dần dần tạo ra hình dạng mong muốn. Sự kết hợp linh hoạt giữa chuyển động quay của dao và chuyển động tịnh tiến của phôi cho phép kỹ thuật phay tạo ra vô số các chi tiết phức tạp với độ chính xác cao.

Các loại máy phay phổ biến hiện nay

Mặc dù công nghệ gia công kim loại ngày càng phát triển, các loại máy phay truyền thống vẫn giữ vai trò quan trọng trong nhiều xưởng cơ khí nhờ tính linh hoạt, độ bền bỉ và khả năng vận hành hiệu quả. Dưới đây là các loại máy phay phổ biến:

• Máy phay đứng truyền thống: Đây là loại máy phay mà trục chính của dao phay nằm theo phương thẳng đứng. Phôi được đặt trên bàn máy và di chuyển theo phương ngang. Máy phay đứng rất phổ biến để gia công các bề mặt phẳng, rãnh, lỗ và các chi tiết có độ sâu nhất định.
• Máy phay ngang truyền thống: Ngược lại với máy phay đứng, trục chính của dao phay trên máy phay ngang nằm theo phương ngang. Loại máy này thường được sử dụng để gia công các bề mặt phẳng lớn, rãnh then, hoặc các chi tiết yêu cầu độ cứng vững cao trong quá trình cắt.
• Máy phay vạn năng: Đây là sự kết hợp linh hoạt giữa máy phay đứng và ngang, cho phép trục chính của dao phay có thể điều chỉnh theo nhiều góc độ khác nhau. Điều này mang lại khả năng gia công đa dạng các bề mặt, từ phẳng, nghiêng, xoắn ốc đến các chi tiết phức tạp, giúp tối ưu hóa quá trình sản xuất.

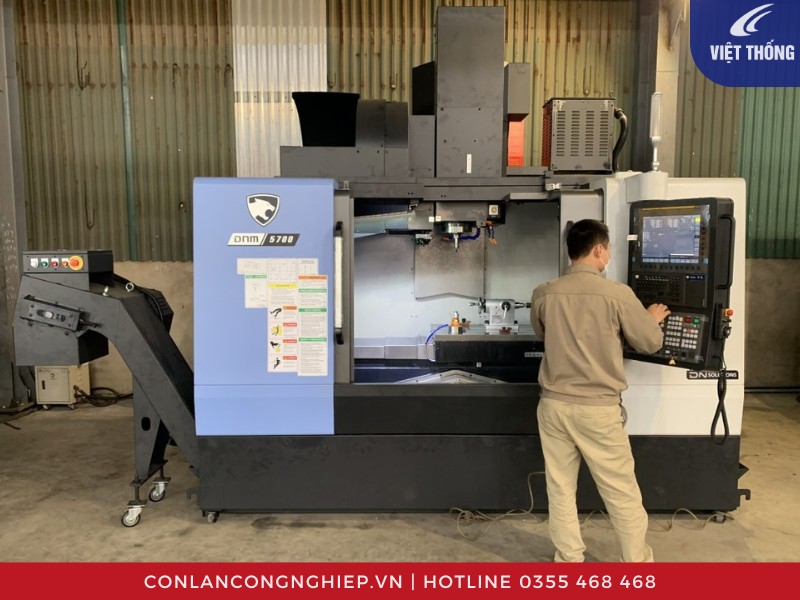

• Máy phay CNC: Dòng máy phay này sử dụng hệ thống điều khiển số hóa bằng máy tính để điều khiển chuyển động của dao và phôi. Điều này mang lại độ chính xác cực cao, khả năng gia công các chi tiết phức tạp với độ lặp lại tuyệt vời và nâng cao năng suất đáng kể. Các lập trình viên sẽ tạo ra mã G-code để điều khiển toàn bộ quá trình gia công một cách tự động.

Vai trò và ứng dụng của kỹ thuật phay trong chế tạo con lăn

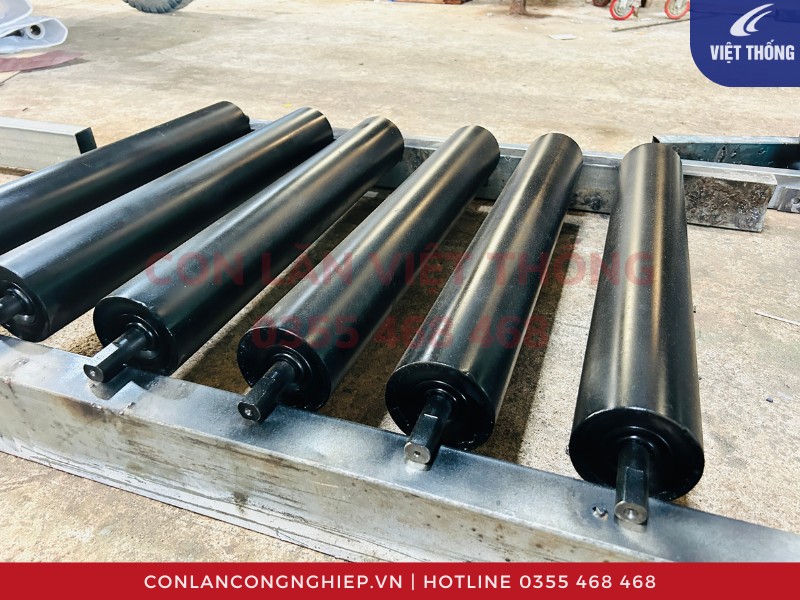

Trong quá trình sản xuất con lăn công nghiệp, kỹ thuật phay đóng một vai trò then chốt, đặc biệt trong việc gia công trục con lăn. Phay được sử dụng để tạo ra các rãnh, gờ, bậc hoặc các hình dạng phức tạp khác, giúp trục có thể lắp ghép chính xác với các bộ phận quan trọng như vòng bi, gối đỡ, bánh răng, hoặc pulley. Độ chính xác của các chi tiết này không chỉ ảnh hưởng đến khả năng lắp ráp mà còn quyết định trực tiếp đến hiệu suất hoạt động, tuổi thọ và độ bền của con lăn trong môi trường làm việc khắc nghiệt.

Phay rãnh then – Khớp nối cơ khí chính xác

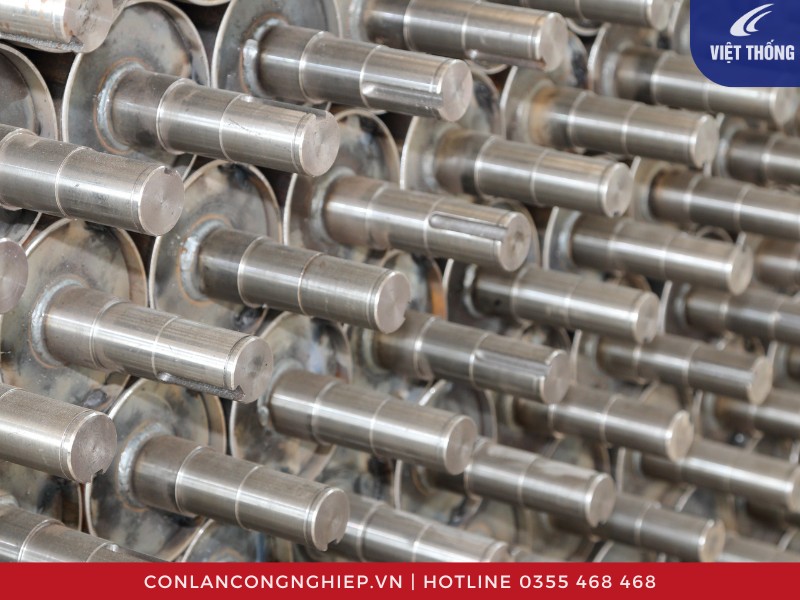

Một trong những ứng dụng phổ biến và quan trọng nhất của gia công phay trong chế tạo con lăn băng tải là việc tạo ra rãnh then trên đầu trục con lăn. Rãnh then là một phần không thể thiếu để kết nối rulo chủ động với các chi tiết truyền động như bánh răng, pulley, hoặc các khớp truyền động khác. Then sẽ được lắp vào rãnh then trên trục và chi tiết cần truyền động, giúp cố định vị trí tương đối giữa chúng và truyền mô-men xoắn hiệu quả, ngăn chặn sự trượt quay.

Việc phay rãnh then đòi hỏi độ chính xác cực kỳ cao về kích thước (chiều rộng, chiều sâu) và vị trí rãnh trên trục. Một rãnh then không chính xác có thể dẫn đến hiện tượng lỏng lẻo, gây rung lắc trong quá trình hoạt động, làm mòn nhanh chóng các chi tiết hoặc thậm chí gây hỏng hóc toàn bộ hệ thống. Với kỹ thuật phay, đội ngũ kỹ sư lành nghề của Con Lăn Việt Thống có thể đảm bảo các rãnh then được tạo ra với dung sai chặt chẽ, đảm bảo khớp nối cơ khí hoàn hảo và truyền động ổn định.

Phay gờ, mặt bích và các mặt chuẩn

Ngoài rãnh then, phay còn được sử dụng rộng rãi để tạo ra các gờ, mặt bích và các mặt chuẩn khác trên trục con lăn.

• Gờ và mặt bích thường được gia công để tạo ra các điểm cố định vị trí lắp đặt, giúp giữ chặt ổ trục, vòng bi hoặc các chi tiết khác vào đúng vị trí trên trục. Chúng cũng có thể được dùng để tạo các khoang chứa dầu mỡ, hoặc làm điểm tựa cho các phớt chắn bụi, nước.
• Việc phay các mặt chuẩn (như mặt phẳng vuông góc với trục, mặt đầu trục) là cực kỳ quan trọng. Các mặt này đóng vai trò là bề mặt tham chiếu để lắp ghép các chi tiết khác, đảm bảo độ đồng tâm, độ vuông góc và độ song song cần thiết cho con lăn hoạt động trơn tru. Gia công phay cho phép tạo ra các mặt này với độ phẳng và độ vuông góc gần như hoàn hảo, giảm thiểu sai số lắp ráp và kéo dài tuổi thọ của con lăn.

Phay các hình dạng phức tạp trên trục theo bản vẽ

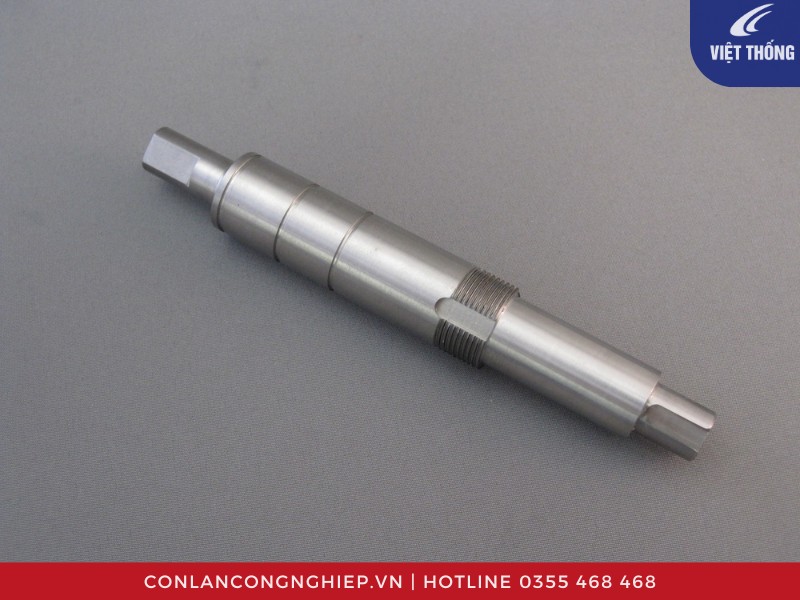

Khả năng linh hoạt của kỹ thuật phay còn thể hiện ở việc gia công các hình dạng phức tạp trên trục con lăn theo đúng bản vẽ kỹ thuật. Điều này có thể bao gồm:

• Rãnh xoắn: Các rãnh xoắn ốc được phay trên trục có thể dùng để dẫn hướng vật liệu, làm mát hoặc tạo các bề mặt đặc biệt cho con lăn chuyên dụng.
• Rãnh dẫn hướng: Được phay chính xác để dẫn hướng dây đai, xích hoặc các bộ phận khác trong hệ thống.
• Mặt vát, bậc trụ: Tạo ra các mặt chuyển tiếp, bậc hoặc giảm đường kính trục tại những vị trí cần thiết.
• Các biên dạng đặc biệt: Phay có thể tạo ra các hình dạng không theo quy chuẩn, đòi hỏi sự tùy chỉnh cao theo yêu cầu của từng ứng dụng cụ thể.

Để đạt được độ chính xác và chất lượng cao cho các chi tiết này, Con Lăn Việt Thống đã và đang kết hợp:

• Bàn chia độ: Giúp xoay và định vị phôi ở các góc chính xác, cho phép gia công các chi tiết có tính đối xứng hoặc các rãnh được phân bố đều.
• Dao phay chuyên dụng: Sử dụng các loại dao phay được thiết kế đặc biệt cho từng hình dạng và vật liệu khác nhau.
• Tay nghề kỹ sư: Đây là yếu tố then chốt. Đội ngũ kỹ sư và thợ gia công của Con Lăn Việt Thống với nhiều năm kinh nghiệm, am hiểu sâu sắc về nguyên lý phay và khả năng điều chỉnh máy móc linh hoạt, đảm bảo từng sản phẩm con lăn đều đạt chuẩn kỹ thuật cao nhất.

Tổng kết

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan và sâu sắc hơn về phay là gì và vai trò không thể thiếu của kỹ thuật phay trong việc chế tạo các chi tiết con lăn công nghiệp. Từ việc tạo ra các rãnh then chính xác, gia công đầu trục đến các chi tiết phức tạp khác, phay là nền tảng để đảm bảo độ chính xác, độ bền và hiệu suất hoạt động của con lăn.

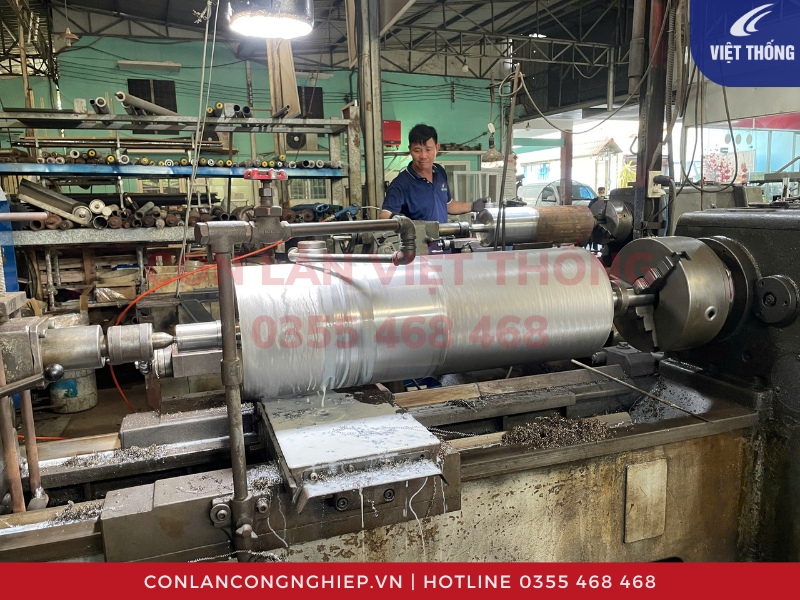

Với công nghệ phay hiện có, đội ngũ chuyên gia tận tâm và hơn một thập kỷ kinh nghiệm trong ngành, Con Lăn Việt Thống tự tin là đối tác tin cậy hàng đầu của bạn trong lĩnh vực cung cấp và gia công con lăn chất lượng cao tại miền Nam. Chúng tôi cam kết mang đến những giải pháp tối ưu, đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất của dự án.

Nếu bạn đang tìm kiếm một đối tác chuyên nghiệp để gia công con lăn chính xác, đừng ngần ngại liên hệ với Con Lăn Việt Thống ngay hôm nay để được tư vấn và nhận báo giá tốt nhất!
