Phân biệt con lăn chủ động và bị động trong hệ thống băng tải

Bạn có biết mặc dù con lăn chủ động và con lăn bị động có hình dạng tương tự, nhưng chức năng và vai trò của chúng hoàn toàn khác biệt. Bài viết này sẽ cung cấp thông tin chi tiết về con lăn chủ động và con lăn bị động, bao gồm cấu tạo, chức năng, nguyên lý hoạt động và sự khác biệt giữa chúng, cùng Con Lăn Việt Thống khám phá nhé!

Con Lăn Chủ Động là gì?

Con lăn chủ động, hay còn gọi là con lăn dẫn động, đóng vai trò then chốt trong việc truyền động và điều khiển chuyển động của toàn bộ dây băng tải. Chúng có thể được ví như “trái tim” của hệ thống băng tải, cung cấp năng lượng cần thiết để vận chuyển hàng hóa một cách liên tục và hiệu quả.

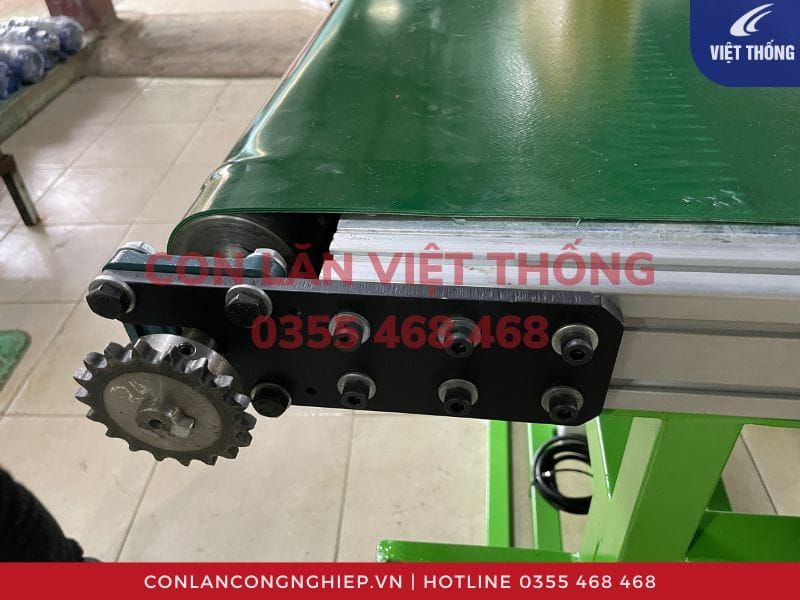

Con lăn chủ động với bánh răng sử dụng hệ truyền động nhông xích

Chức Năng

• Dẫn Động: Chức năng quan trọng nhất của con lăn chủ động là cung cấp lực kéo và chuyển động cho dây băng tải. Thông qua hệ thống truyền động, động cơ sẽ làm quay con lăn chủ động, từ đó kéo theo dây băng tải và hàng hóa trên đó.
• Định Hướng: Ngoài việc dẫn động, con lăn chủ động còn đóng vai trò định hướng cho dây băng tải. Việc đảm bảo con lăn được lắp đặt vuông góc với chiều dài băng tải giúp dây băng tải chạy đúng hướng, tránh bị lệch hoặc trượt khỏi đường ray.

Cấu Tạo

• Ống Con Lăn: Ống con lăn là bộ phận chính tiếp xúc trực tiếp với dây băng tải và hàng hóa. Vật liệu thường được sử dụng là thép, inox (đặc biệt trong môi trường yêu cầu vệ sinh cao như thực phẩm và dược phẩm), hoặc nhôm. Để tăng độ bám dính và giảm trượt, bề mặt ống con lăn có thể được bọc thêm lớp vật liệu như nhựa PU (Polyurethane) hoặc cao su. Ngoài ra, bề mặt có thể được tạo nhám bằng các phương pháp gia công cơ khí.
• Trục Con Lăn: Trục con lăn là bộ phận kết nối cố định với ống con lăn, có nhiệm vụ truyền lực quay từ động cơ đến ống con lăn. Độ đồng tâm giữa trục và ống con lăn là yếu tố quan trọng để đảm bảo con lăn hoạt động ổn định và không bị rung lắc.
• Gối Đỡ Vòng Bi: Hai đầu trục con lăn được gắn vào gối đỡ vòng bi. Vòng bi giúp giảm ma sát và cho phép con lăn quay trơn tru. Gối đỡ vòng bi cần được bảo trì định kỳ, bao gồm bôi trơn để đảm bảo tuổi thọ và hiệu suất hoạt động.

Nguyên Lý Hoạt Động

Động cơ điện sẽ cung cấp năng lượng quay thông qua hệ thống truyền động, có thể là nhông xích, dây đai, hoặc hộp giảm tốc. Hệ thống truyền động này sẽ kết nối động cơ với trục con lăn chủ động. Khi động cơ quay, trục con lăn chủ động cũng quay theo, và lực ma sát giữa bề mặt con lăn và dây băng tải sẽ kéo dây băng tải di chuyển. Lực ma sát này là yếu tố then chốt để đảm bảo hiệu quả truyền động.

Con Lăn Bị Động là gì?

Con lăn bị động, còn được gọi là con lăn đỡ, đóng vai trò hỗ trợ và duy trì sự ổn định của hệ thống băng tải. Chúng không trực tiếp cung cấp lực kéo, mà hoạt động dựa vào lực đẩy từ hàng hóa hoặc dây băng tải.

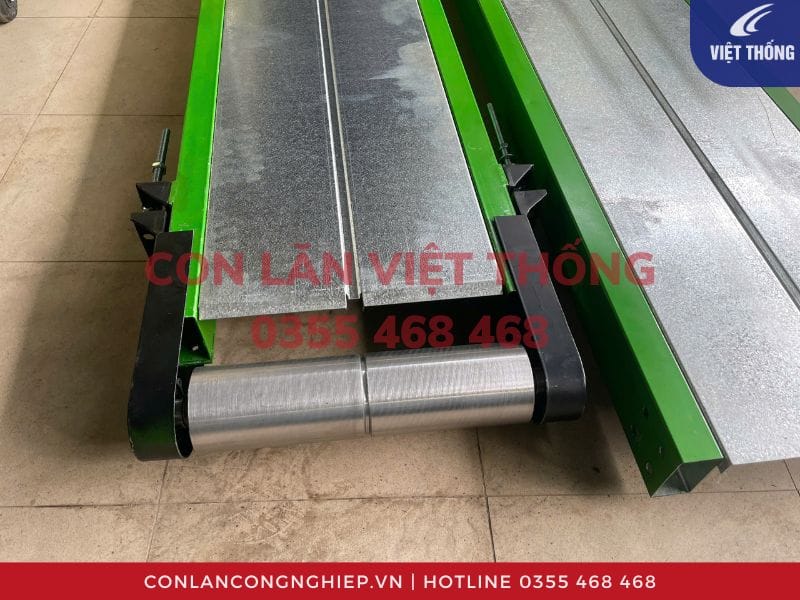

Một con lăn bị động được trang bị ở cuối băng tải

Chức Năng

• Đỡ Mặt Dây Băng Tải: Chức năng chính của con lăn bị động là đỡ mặt dây băng tải, đặc biệt là trong trường hợp băng tải dài hoặc khi tải trọng hàng hóa lớn. Việc này giúp giảm độ võng của dây băng tải và ngăn ngừa tình trạng dây băng tải bị chùng xuống.
• Tăng Chỉnh Độ Căng Dây Băng: Con lăn bị động được sử dụng để điều chỉnh độ căng của dây băng tải. Điều chỉnh độ căng phù hợp giúp băng tải hoạt động ổn định, tránh bị trượt hoặc quá căng, gây hỏng hóc.
• Chống Xô Lệch: Con lăn bị động, đặc biệt là các con lăn được thiết kế đặc biệt (ví dụ: con lăn dẫn hướng), có thể giúp điều chỉnh hướng đi của dây băng tải, ngăn ngừa tình trạng dây băng tải bị xô lệch khỏi đường ray.

Con lăn bị động đỡ dây băng ở giữa 1 băng tải PVC dài tránh tình trạng võng dây băng

Cấu Tạo

Cấu tạo của con lăn bị động tương đối đơn giản, bao gồm:

• Ống Con Lăn: Tương tự như con lăn chủ động, ống con lăn của con lăn bị động thường được làm từ thép, inox, hoặc nhôm. Bề mặt có thể được phủ một lớp vật liệu bảo vệ hoặc tăng độ bám dính, tùy thuộc vào ứng dụng cụ thể.
• Trục Con Lăn: Trục con lăn là bộ phận kết nối ống con lăn với hệ thống khung đỡ.
• Vòng Bi: Vòng bi giúp giảm ma sát và cho phép con lăn quay tự do.

Nguyên Lý Hoạt Động

Con lăn bị động hoạt động thụ động, dựa vào lực đẩy từ hàng hóa hoặc dây băng tải. Khi dây băng tải di chuyển, nó sẽ tác động lên bề mặt con lăn, làm cho con lăn quay theo. Việc lựa chọn vòng bi chất lượng cao là yếu tố quan trọng để đảm bảo con lăn quay trơn tru và giảm thiểu lực cản.

Phân Biệt Con Lăn Chủ Động và Con Lăn Bị Động

Ứng Dụng Thực Tế:

• Con Lăn Chủ Động: Thường được sử dụng ở đầu hoặc cuối băng tải, nơi cần cung cấp lực kéo để khởi động và duy trì chuyển động.
• Con Lăn Bị Động: Được sử dụng dọc theo chiều dài băng tải để đỡ dây băng tải và hàng hóa. Số lượng con lăn bị động cần thiết phụ thuộc vào chiều dài băng tải, tải trọng hàng hóa và yêu cầu về độ võng của dây băng tải.

Kết Luận

Con lăn chủ động và con lăn bị động là hai thành phần không thể thiếu của hệ thống băng tải. Mỗi loại con lăn có chức năng và vai trò riêng biệt, góp phần tạo nên một hệ thống vận chuyển hàng hóa hiệu quả và ổn định. Việc hiểu rõ về cấu tạo, nguyên lý hoạt động và sự khác biệt giữa hai loại con lăn này là vô cùng quan trọng để lựa chọn và sử dụng chúng một cách tối ưu trong các ứng dụng thực tế. Việc lựa chọn đúng loại con lăn cho từng ứng dụng cụ thể sẽ giúp tăng hiệu suất, giảm chi phí bảo trì và kéo dài tuổi thọ của hệ thống băng tải.
