Tìm hiểu về cấu tạo con lăn và các loại vật liệu làm con lăn băng tải

Con lăn băng tải đóng vai trò then chốt trong hệ thống vận chuyển hàng hóa tự động, giúp tối ưu hóa quy trình sản xuất, giảm thiểu chi phí nhân công và nâng cao hiệu suất làm việc. Hiểu rõ về cấu tạo con lăn và vật liệu chế tạo là yếu tố quan trọng giúp doanh nghiệp lựa chọn đúng sản phẩm phù hợp với nhu cầu sử dụng. Bài viết này sẽ phân tích chi tiết về cấu tạo, nguyên lý hoạt động và vật liệu chế tạo con lăn, giúp bạn có cái nhìn toàn diện về thiết bị quan trọng này.

Con lăn là gì?

Con lăn là chi tiết cơ khí dạng hình trụ, quay quanh một trục cố định, đóng vai trò quan trọng trong việc nâng đỡ, dẫn hướng hoặc vận chuyển vật liệu trong các hệ thống băng tải và dây chuyền sản xuất.

Nhờ cơ chế chuyển ma sát trượt thành ma sát lăn, con lăn giúp hàng hóa di chuyển dễ dàng, êm ái và tiết kiệm năng lượng. Tùy vào môi trường làm việc, con lăn thường được chế tạo từ thép, inox, nhựa hoặc bọc cao su kỹ thuật.

Cấu tạo của con lăn băng tải

Con lăn băng tải có cấu tạo gồm nhiều bộ phận khác nhau, mỗi bộ phận đều có vai trò và chức năng riêng, cùng nhau tạo nên một sản phẩm hoàn chỉnh. Dưới đây là chi tiết về các bộ phận chính trong cấu tạo con lăn:

Ống con lăn

Ống con lăn là phần thân chính, bề mặt tiếp xúc trực tiếp với hàng hóa hoặc băng tải. Ống con lăn có vai trò:

• Tạo bề mặt tiếp xúc và di chuyển hàng hóa
• Phân bố đều lực tác động từ hàng hóa
• Bảo vệ các bộ phận bên trong như vòng bi, trục

Ống con lăn thường được chế tạo từ các vật liệu như thép, inox, nhôm hoặc nhựa, tùy thuộc vào mục đích sử dụng, môi trường làm việc và yêu cầu về tải trọng. Bề mặt ống có thể được thiết kế trơn nhẵn hoặc có các rãnh, gờ tùy theo đặc tính của vật liệu cần vận chuyển.

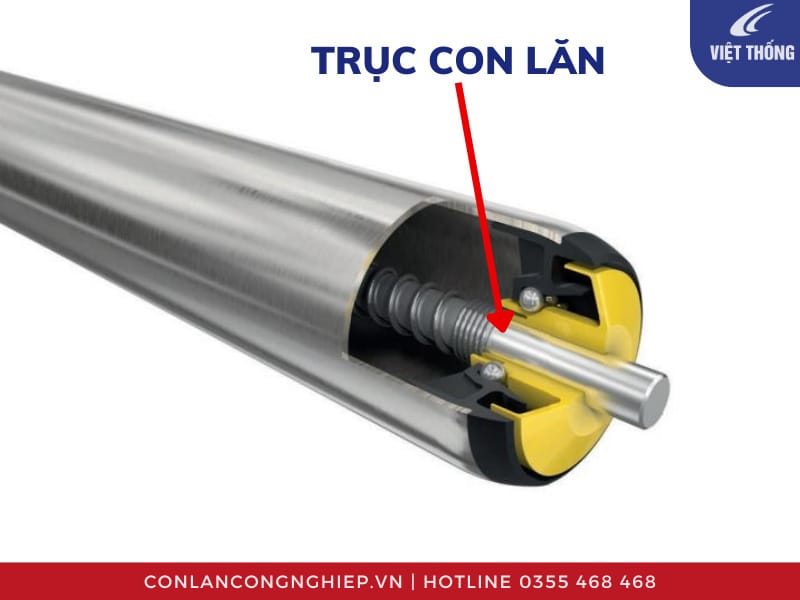

Trục con lăn

Trục con lăn là bộ phận trung tâm, đóng vai trò là “xương sống” của toàn bộ con lăn. Trục thường được làm từ thép carbon hoặc thép không gỉ với độ cứng và độ bền cao, chịu được lực tác động từ nhiều phía khi vận hành. Trục con lăn có nhiệm vụ:

• Tạo điểm tựa vững chắc cho các bộ phận khác gắn vào
• Chịu tải trọng từ hàng hóa vận chuyển trên băng tải
• Tạo trục quay cho con lăn hoạt động liên tục
• Kết nối con lăn với khung đỡ hệ thống băng tải

Kích thước và đường kính trục con lăn được thiết kế dựa trên tải trọng cần chịu và ứng dụng cụ thể của hệ thống băng tải.

Vòng bi (bạc đạn)

Vòng bi là bộ phận quan trọng trong cấu tạo con lăn băng tải, đảm bảo khả năng vận hành trơn tru và giảm ma sát khi quay. Vòng bi trong con lăn thường có cấu tạo gồm:

• Vòng bi trong và vòng bi ngoài
• Các bi hoặc con lăn nhỏ nằm giữa hai vòng
• Lồng bi giữ các bi không bị xê dịch

Vòng bi có nhiệm vụ giảm ma sát giữa trục và ống con lăn, cho phép con lăn quay nhẹ nhàng, tăng tuổi thọ cho thiết bị và giảm thiểu tiêu thụ năng lượng. Tùy vào tải trọng và điều kiện làm việc, người ta có thể lựa chọn các loại vòng bi phù hợp như vòng bi cầu, vòng bi đũa, vòng bi côn hoặc vòng bi đa dãy.

Các bộ phận khác

Ngoài ba bộ phận chính trên, con lăn băng tải còn có các bộ phận phụ trợ khác góp phần tăng hiệu quả hoạt động và tuổi thọ của thiết bị:

Phớt bảo vệ

Phớt bảo vệ là bộ phận quan trọng trong cấu tạo con lăn, có nhiệm vụ:

• Ngăn chặn bụi, nước và tạp chất xâm nhập vào bên trong con lăn
• Bảo vệ vòng bi và các bộ phận bên trong khỏi môi trường bên ngoài
• Giữ dầu mỡ bôi trơn bên trong, tránh rò rỉ ra ngoài
• Tăng tuổi thọ cho con lăn, giảm chi phí bảo trì, thay thế

Phớt thường được làm từ cao su tổng hợp hoặc các vật liệu chuyên dụng có khả năng chống mài mòn, chịu nhiệt và có độ bền cao.

Vỏ bọc cao su, nhựa PU

Một số con lăn được bọc thêm lớp vỏ ngoài bằng cao su hoặc nhựa PU (polyurethane) nhằm:

• Giảm tiếng ồn khi con lăn hoạt động
• Giảm chấn động, bảo vệ hàng hóa khỏi va đập
• Tăng ma sát, tránh trượt cho một số loại hàng hóa đặc biệt
• Bảo vệ bề mặt ống con lăn khỏi trầy xước, mài mòn

Lớp vỏ bọc này đặc biệt quan trọng trong các hệ thống vận chuyển hàng dễ vỡ, dễ biến dạng hoặc yêu cầu độ êm ái cao.

Bánh nhông

Đối với con lăn truyền động bằng xích, bánh nhông là bộ phận không thể thiếu:

• Kết nối con lăn với hệ thống truyền động xích
• Chuyển đổi chuyển động quay từ động cơ sang con lăn
• Điều chỉnh tốc độ quay của con lăn thông qua tỷ số truyền

Bánh nhông thường được làm từ thép hoặc nhựa công nghiệp, có độ bền cao và chịu được tải trọng lớn khi vận hành.

Nguyên lý hoạt động của con lăn băng tải

Con lăn băng tải hoạt động dựa trên nguyên tắc quay tự do hoặc được dẫn động bởi hệ thống truyền động. Hiểu rõ nguyên lý hoạt động giúp tối ưu hóa quá trình sử dụng và bảo trì.

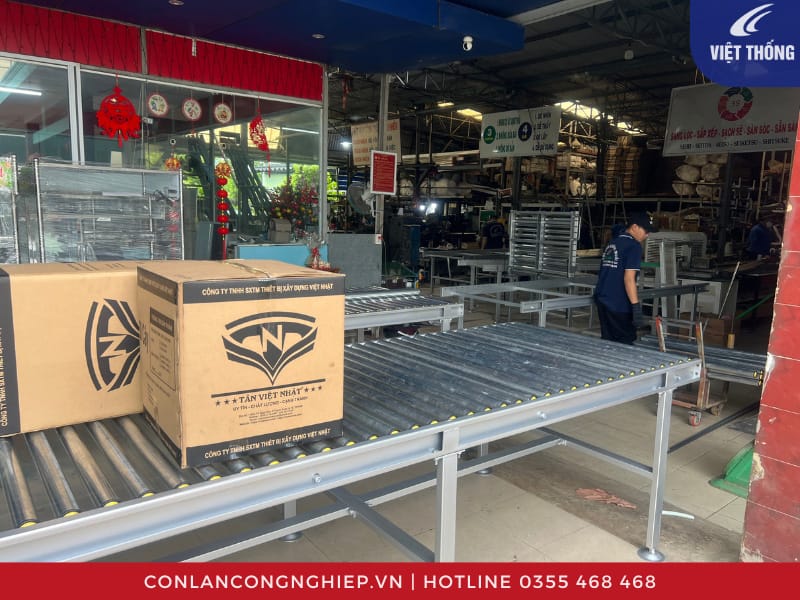

Nguyên lý quay tự do

Đây là nguyên lý hoạt động phổ biến nhất của con lăn trong các hệ thống băng tải thụ động:

• Con lăn quay khi có vật thể di chuyển trên bề mặt, dựa vào lực ma sát
• Vòng bi giảm ma sát giữa trục và ống con lăn, cho phép quay dễ dàng
• Không cần năng lượng đầu vào, tiết kiệm chi phí vận hành
• Tốc độ quay phụ thuộc vào trọng lượng và tốc độ di chuyển của vật thể

Nguyên lý quay tự do thường được áp dụng trong các hệ thống băng tải nghiêng, băng tải con lăn thụ động hoặc các điểm chuyển tiếp giữa các đoạn băng tải.

Nguyên lý dẫn động

Con lăn dẫn động hoạt động dựa trên nguyên lý truyền động từ bên ngoài:

• Nhận lực quay từ hệ thống truyền động như động cơ, xích, dây đai
• Chuyển động quay được điều khiển và đồng bộ hóa
• Có thể điều chỉnh tốc độ, hướng quay theo yêu cầu
• Thường dùng trong các hệ thống băng tải phức tạp yêu cầu chính xác

Con lăn dẫn động có thể được truyền động thông qua các phương thức khác nhau như truyền động trực tiếp, truyền động xích, truyền động đai, hoặc truyền động bánh răng. Mỗi phương thức có ưu điểm và hạn chế riêng, phù hợp với các ứng dụng cụ thể.

Các vật liệu nào được sử dụng để làm con lăn?

Vật liệu chế tạo con lăn đóng vai trò quan trọng quyết định đến đặc tính, hiệu suất và tuổi thọ của sản phẩm. Tùy thuộc vào môi trường làm việc, yêu cầu về tải trọng và tính chất của hàng hóa vận chuyển, các vật liệu khác nhau được lựa chọn để chế tạo con lăn.

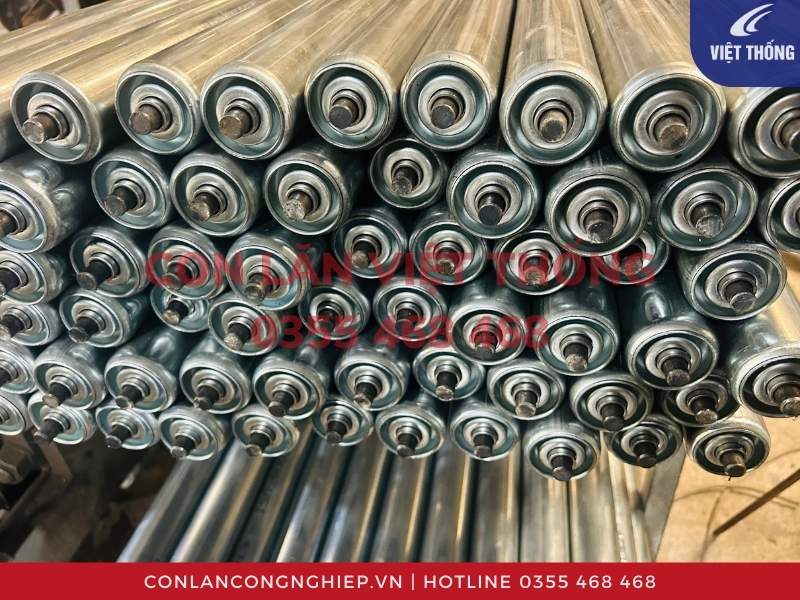

Thép

Thép là vật liệu phổ biến nhất được sử dụng trong chế tạo con lăn băng tải, với những ưu điểm nổi bật:

• Độ bền cơ học cao, chịu được tải trọng lớn
• Khả năng chịu mài mòn tốt, tuổi thọ cao
• Chi phí sản xuất hợp lý, dễ gia công, chế tạo
• Đa dạng về kích thước, đường kính

Con lăn thép thường được sử dụng trong các môi trường công nghiệp nặng như khai thác mỏ, xi măng, thép, hóa chất và các ngành công nghiệp khác có yêu cầu cao về độ bền và khả năng chịu tải.

Inox (Thép không gỉ)

Con lăn inox được ưa chuộng trong các môi trường đặc biệt với những đặc điểm:

• Khả năng chống ăn mòn, chống gỉ sét xuất sắc
• Phù hợp với môi trường ẩm ướt, hóa chất
• Bề mặt sáng bóng, dễ làm sạch, đảm bảo vệ sinh
• Tuổi thọ cao trong điều kiện khắc nghiệt

Con lăn inox thường được sử dụng trong ngành thực phẩm, dược phẩm, hóa chất và các ngành có yêu cầu cao về vệ sinh, an toàn thực phẩm hoặc làm việc trong môi trường ẩm ướt, có tính ăn mòn cao.

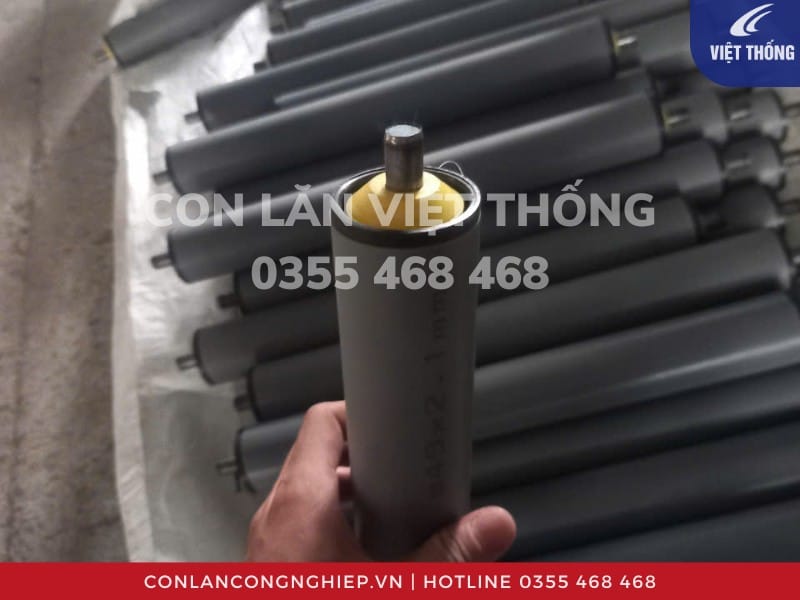

Nhựa

Con lăn nhựa ngày càng phổ biến với những ưu điểm đặc trưng:

• Trọng lượng nhẹ, dễ lắp đặt và thay thế
• Khả năng chống ăn mòn hóa học tốt
• Hoạt động êm ái, ít tiếng ồn
• Chi phí sản xuất thấp hơn so với kim loại
• Không dẫn điện, an toàn trong môi trường đặc biệt

Con lăn nhựa thường được làm từ các loại nhựa công nghiệp như PVC, PE, PP hoặc nhựa kỹ thuật cao như POM, PA. Chúng phù hợp với các ứng dụng có tải trọng nhẹ đến trung bình, trong môi trường sạch hoặc có yếu tố ăn mòn.

Nhôm

Nhôm là vật liệu được ưa chuộng trong nhiều ứng dụng hiện đại:

• Trọng lượng nhẹ nhưng vẫn đảm bảo độ bền cơ học
• Khả năng chống ăn mòn tốt, không cần mạ bảo vệ
• Tản nhiệt tốt, phù hợp với môi trường nhiệt độ cao
• Dễ gia công, tạo hình theo yêu cầu đặc biệt

Con lăn nhôm thường được sử dụng trong các hệ thống băng tải nhẹ, các thiết bị di động hoặc các ứng dụng yêu cầu thẩm mỹ cao như trong siêu thị, kho hàng hiện đại.

Kẽm

Kẽm thường không được sử dụng làm vật liệu chính cho con lăn, mà chủ yếu dùng làm lớp mạ bảo vệ bên ngoài vỏ con lăn thép:

• Tăng khả năng chống ăn mòn, chống gỉ sét
• Kéo dài tuổi thọ của con lăn trong môi trường ẩm ướt
• Chi phí thấp hơn so với inox nhưng vẫn đảm bảo độ bền
• Phù hợp với nhiều môi trường làm việc khác nhau

Con lăn mạ kẽm là lựa chọn kinh tế cho các ứng dụng trong môi trường có độ ẩm cao nhưng không quá khắc nghiệt như kho hàng, nhà xưởng thông thường.

Cao su, nhựa PU

Cao su và nhựa PU (polyurethane) thường được sử dụng làm vỏ bọc ngoài cho ống lăn với những ưu điểm:

• Giảm tiếng ồn và chấn động khi vận hành
• Tăng ma sát, ngăn trượt cho hàng hóa
• Bảo vệ hàng hóa khỏi va đập, trầy xước
• Bảo vệ bề mặt ống lăn khỏi mài mòn, kéo dài tuổi thọ

Con lăn cao su hoặc PU có thể được đúc liền với ống lăn hoặc lắp ghép tùy theo thiết kế và yêu cầu sử dụng. Đây là giải pháp lý tưởng cho các hệ thống vận chuyển hàng hóa dễ vỡ, có bề mặt nhạy cảm hoặc yêu cầu vận hành êm ái.
